Fasádní lešení
Kromě fasádního lešení ALFIX najdete v naší nabídce i pojízdné lešení, schodišťové věže či shozy na suť. Zakoupíte u nás také elektrický vrátek, bezpečnostní přístroje a další.
Hlavní výhody fasádního lešení ALFIX
- Jednou z předností fasádního lešení ALFIX je i rychlá montáž a demontáž.
- Té napomáhá zejména jednoduchost, konstrukční důvtipnost a opakovatelnost jednotlivých dílů, ale také nízká hmotnost dílů, která snižuje namáhavost montáže a umožňuje snadnou manipulaci s díly lešení.
- Fasádní lešení ALFIX odpovídá současným trendům univerzálního lešení pro hrubou stavbu i dokončovací a rekonstrukční práce.
- Pomocí základních a doplňkových dílů lešení lze vyřešit jakýkoliv úkol nejen v oblasti stavební výroby.
Umístění prvků v konstrukci
- 1 svislý ocelový pozinkovaný rám
- 2 podlážka (dřevěná svlakovaná, ocelová pozinkovaná, hliníková, pertinaxová v hliníkovém rámu)
- 3 boční zábradlí v běžném poli
- 4 zábradelní nosník v posledním patře
- 5 okopová zarážka příčná
- 6 okopová zarážka podélná
- 7 zábradlí
- 8 zábradelní sloupek v posledním patře
- 9 diagonála
- 10 vřetenová výškově nastavitelná patka
| Délka pole: | 0,73 m, 1,09 m, 1,57 m, 2,07 m, 2,57 m, 3,07 m |
| Šířka pole: | 0,73 m, 1,09 m, při použití konzol je možné rozšířit pole o 0,36 m nebo o 0,73 m |
| Výška patra: | 2 m, výška přízemního patra min. 2,10 m |
| Kotvení: | kotvami, šrouby 12 mm s oky do hmoždinek 14 mm zavrtanými do fasády – běžně po 8 m, při krajích lešení a v místech podlážek s průlezem po 4 m, úhlopříčné ztužení diagonálami každé páté pole |
Podrobná charakteristika fasádního lešení Alfix
Rozměry fasádního lešení
Fasádní lešení ALFIX je fasádní rámové lešení o šířce buď 730 mm, nebo 1090 mm. Užitné zatížení činí 2 kN/m2. Lešení můžete stavět v běžných případech do výšky 50 m.
Zakládní díly lešení
Mezi základní díly lešení patří svislý ocelový rám, rektifikační patka, podlážka, diagonála, podélné zábradlí, boční zábradlí, okopová zarážka podélná a příčná a v posledním patře zábradelní nosník a zábradelní sloupek. Uzavřené stavěcí svislé rámy dvou šířek 730 mm a 1090 mm a tří výšek 670, 1000 a 2000 mm se na sebe osazují na trny, které jsou pevnou součástí rámu. Klínové spoje pro připojení dvoutrubkového zábradlí jsou umístěny na rámu zevnitř.
Podlážky
Samonosné podlážky se osazují do horního U-profilu stavěcího rámu a zároveň vyztužují lešení v horizontálním směru. Podlážky se vyrábí dřevěné, ocelové pozinkované perforované, hliníkové a pertinaxové v hliníkovém rámu šířek 320 nebo 600 mm a délek od 730 do 3070 mm.
Zavětrovací diagonály
Hlavní nosnou konstrukci rámového lešení, tvořenou stavěcími rámy a podlážkami, doplňují zavětrovací diagonály. Jsou to trubky, opatřené z jedné strany spojkou, délky od 2800 do 3600 mm. Diagonála se na jedné straně zaklesne do svislého rámu a na druhé upevní spojkou. Přenáší tlakové a tahové síly a zaručuje svislost a kolmost konstrukce lešení. Úhlopříčné ztužení se provádí v každém pátém poli.
Montáž lešení
Fasádní lešení ALFIX se vyznačuje rychlou montáží, kterou snadno zvládnete i vy. K montáží se používá pouze pět stále se opakujících činností:
- osazení svislého stavěcího rámu
- zaklesnutí podlážky do rámu
- zavěšení zábradlí
- zaháknutí okopové zarážky na rám a zavětrování diagonálou
Často kladené dotazy

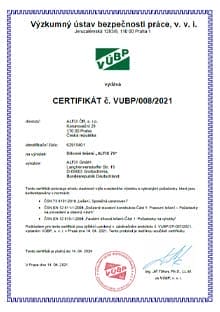

Certifikát Ústavu bezpečnosti práce pro fasádní lešení ALFIX
Fasádní lešení ALFIX 70 odpovídá všem požadavkům ČSN 73 8101:2018
